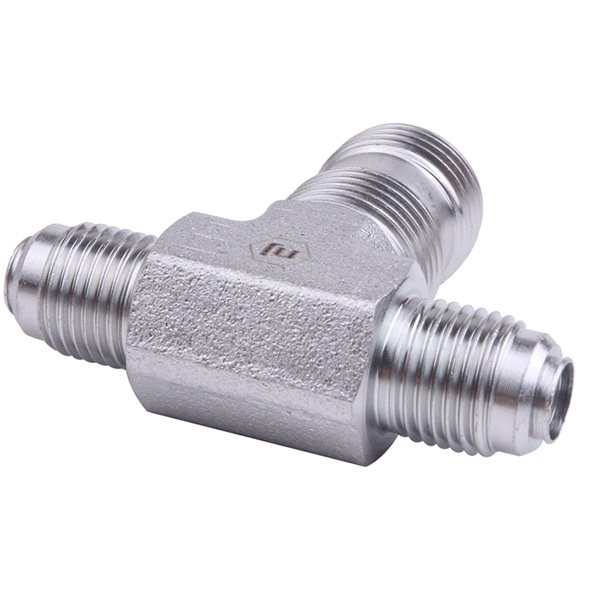

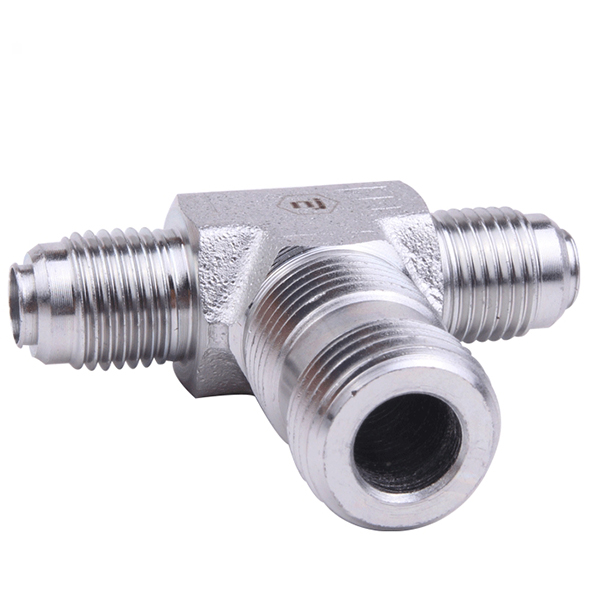

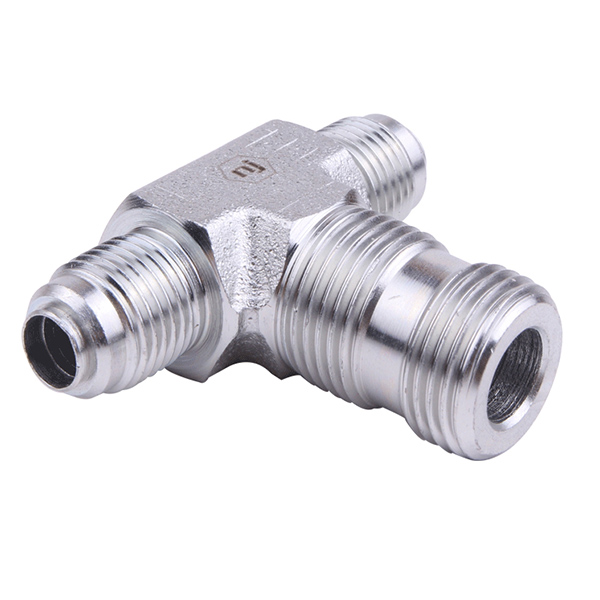

Фитинги за високо налягане FLARE-O с O-пръстенно уплътнение (SAE 37°Flare)
Фитинги за високо налягане FLARE-O с O-пръстенно уплътнение (SAE 37°Flare)
Фитинги за високо налягане FLARE-O с O-пръстенно уплътнение (SAE 37°Flare)
Фитинги за високо налягане FLARE-O с O-пръстенно уплътнение (SAE 37°Flare)
Фитинги за високо налягане FLARE-O с O-пръстенно уплътнение (SAE 37°Flare)
Фитинги за високо налягане FLARE-O с O-пръстенно уплътнение (SAE 37°Flare)
Фитинги за високо налягане FLARE-O с O-пръстенно уплътнение (SAE 37°Flare)
Фитинги за високо налягане FLARE-O с O-пръстенно уплътнение (SAE 37°Flare)

Фитинги за високо налягане FLARE-O с O-пръстенно уплътнение (SAE 37°Flare)

Фитингите FLARE-O са прецизно изработени хидравлични конектори, предназначени да осигурят безтечност в приложения с ниско до средно налягане (до 3,000 PSI). Тези фитинги гарантират здрава, устойчива на вибрации връзка чрез интегриране на еластомерен О-пръстен, който е позициониран стратегически в границата на уплътнението. Те предлагат по-добра надеждност на уплътнението и могат да се използват като заместител на конвенционалните фитинги с разширителен шлиц, като същевременно са съвместими със стандартите SAE 37° за разширителен шлиц. Фитингите FLARE-O, които се предлагат в различни материали за О-пръстени (Buna-N, Viton и EPDM), са идеални за взискателни хидравлични, мобилни и индустриални системи.

СЪОБЩЕНИЕ
Описание

1. Дизайн, устойчив на течове

Патентованото О-пръстеновидно уплътнение елиминира изтичането на хидравлична течност, дори в среда с високи вибрации.

Уплътнителните характеристики превъзхождат конвенционалните метални фитинги с разширителна връзка.

2. Налягане и съвместимост

Предназначен за налягане до 3,000 PSI, подходящ за повечето хидравлични системи с ниско/средно налягане.

Отговаря на стандартите SAE J514 (37° разширителен кран) и включва адаптери SAE-към-NPT за гъвкавост.

3. Материални опции

Избор на О-пръстени: Buna-N (стандартно маслоустойчив), Viton (устойчив на високи температури/гориво), EPDM (устойчив на вода/химикали).

Корпуси на фитинги, изработени от издръжлива въглеродна стомана или неръждаема стомана (по избор).

4. Проста инсталация

Директна подмяна на SAE 37° фитинги с разширителен кран — не са необходими специализирани инструменти.

Многократно използваем дизайн с минимална поддръжка.

неопределенF2403
неопределенF6803 фитинги с разширителна връзка
неопределенF6803 фитинги за високо налягане с разширителен кран
неопределенF6803 хидравлични фитинги с разширителен кран


Основни съображения:

✔ Граници на налягането: Не превишавайте 3,000 PSI. За по-високо налягане се консултирайте с NJ за алтернативи.

✔ Избор на О-пръстен: Съобразете материала с вида на флуида (напр. Viton за гориво, EPDM за вода и гликол).

✔ Проверка: Редовно проверявайте О-пръстените за износване и ги сменяйте, ако са повредени.

Производство и осигуряване на качеството

Прецизна обработка: CNC обработените фитинги осигуряват точни ъгли на разширение SAE 37° за безпроблемна съвместимост.

Оптимизация на О-пръстени: Анализът на крайните елементи (FEA) валидира компресията на уплътнението под товар.

Тестване: 100% тествано под налягане, за да се гарантира безтегловност.

Защо да изберете фитинги NJ FLARE-O?

✔ Гаранция за липса на течове: Технологията с О-пръстени превъзхожда традиционните разширени фитинги.

✔ Широка съвместимост: Адаптерите SAE 37° и NPT опростяват системната интеграция.

✔ Издръжливост: Устойчивите на корозия покрития и висококачествените материали удължават експлоатационния живот.

✔ Икономически ефективно: Намалява времето за престой и загубата на течности от течове.

Технически данни

ПРАВ АДАПТЕР ЗА ПРАВ ПРЕДНАЗНАЧЕНА СЪЕДИНИТЕЛНА РАМА FLARE-O

НОМЕР НА ЧАСТ РАЗМЕР B1 Външен диаметър на тръбата B1 Външен диаметър на тръбата B1 SAE 37 B2 SAE 37 B1 ПРОБИВКА B2 ПРОБИВКА L LTTH C HEX
F2403-04 04- 1/4 1/4 7 / 16-20 7 / 16-20 0.172 0.172 1.37 0.5
F2403-05 05- 5/16 5/16 1 / 2-20 1 / 2-20 0.234 0.234 1.37 0.562
F2403-06 04- 3/8 1/4 9 / 16-18 7 / 16-20 0.297 0.172 1.4 0.625
F2403-06 05- 3/8 5/16 9 / 16-18 1 / 2-20 0.297 0.234 1.4 0.625
F2403-06 06- 3/8 3/8 9 / 16-18 9 / 16-18 0.297 0.297 1.41 0.625
F2403-08 06- 1/2 3/8 3 / 4-16 9 / 16-18 0.391 0.297 1.52 0.812
F2403-08 08- 1/2 1/2 3 / 4-16 3 / 4-16 0.391 0.391 1.62 0.812
F2403-10 06- 5/8 3/8 7 / 8-14 9 / 16-18 0.484 0.297 1.68 0.937
F2403-10 08- 5/8 1/2 7 / 8-14 3 / 4-16 0.484 0.391 1.78 0.937
F2403-10 10- 5/8 5/8 7 / 8-14 7 / 8-14 0.484 0.484 1.88 0.937
F2403-12 08- 3/4 1/2 1-1/16-12 3 / 4-16 0.609 0.391 1.95 1.125
F2403-12 10- 3/4 5/8 1-1/16-12 7 / 8-14 0.609 0.484 2.05 1.125
F2403-12 12- 3/4 3/4 1-1/16-12 1-1/16-12 0.609 0.609 2.16 1.125
F2403-14 14- 7/8 7/8 1-3/16-12 1-3/16-12 0.719 0.719 2.21 1.250
F2403-16 08- 1 1/2 1-5/16-12 3 / 4-16 0.844 0.391 2 1.375
F2403-16 12- 1 3/4 1-5/16-12 1-1/16-12 0.844 0.609 2.2 1.375
F2403-16 16- 1 1 1-5/16-12 1-5/16-12 0.844 0.844 2.25 1.375
F2403-20 16- 1-1/4 1 1-5/8-12 1-5/16-12 1.078 0.844 2.38 1.688
F2403-20 20- 1-1/4 1-1/4 1-5/8-12 1-5/8-12 1.078 1.078 2.43 1.688
F2403-24 16- 1-1/2 1 1-7/8-12 1-5/16-12 1.312 0.844 2.58 2
F2403-24 24- 1-1/2 1-1/2 1-7/8-12 1-7/8-12 1.312 1.312 2.75 2
F2403-32 32- 2 2 2-1/2-12 2-1/2-12 1.781 1.781 3.4 2.625
Приложение

Хидравлични системи: Трактори, строителни машини и промишлено оборудване.

Трансфер на флуиди: Горивопроводи, системи за охлаждаща течност и смазочни мрежи.

Мобилно оборудване: Селскостопански, горски и минни превозни средства.
